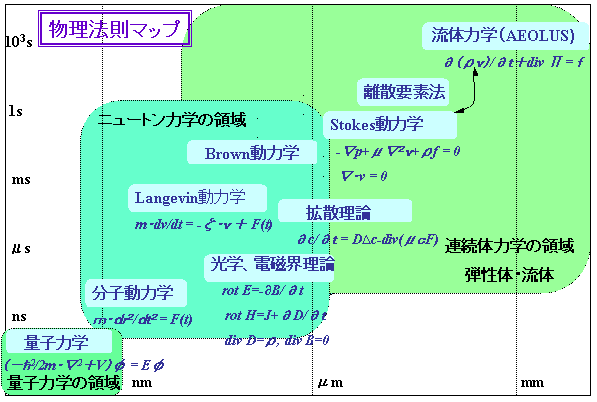

ビジネスエリア 物理法則マップ
-ミクロからマクロスケールのシミュレーション対象の提案・融合・解析-
以下ビジネスエリアで得られた知見をもとに、ノウハウ移転・コンサルティング・研究・開発ご支援から解析ソルバー開発・計算受託まで、引き受けます。
シミュレーションコード開発・解析関連
1. 流体力学・連続体力学
「流体特性対応特化」数値流体解析ソルバー開発 カスタマイズ付き販売（在来市販品と同程度価格）
-弊社開発：AEOLUS-
(CIP+GCUP法採用。流体特性別特化区分は以下に定義)
- 流体特性に対応させ、下図のB、C、D領域の客先対応に特化カスタマイズし販売させていただきます
- 物理量が激しく変動する現象の解析に優位性をもつ、CIP＋GCUP法スキームを採用しております。
- 高速飛翔体、燃焼解析をクリック下さい。当社保有基本モジュール（AEOLUS）のカスタマイズ販売例です。
弊社コードの在来型市販コードに対する優位性
CIP-GCUP法のご提案
CIP法コードの概要
流体解析ソフトAEOLUS(カタログ)
- CIP法の特長：
CIP法は、圧力方程式を状態方程式から導くため、物質の状態と音速の情報を取り込むこととなる。
このことが、物質の状態（固・気・液）に依存せず、非圧縮・圧縮流体を統一的に解くことを可能にしている。
大抵の場合、CIP+(G)CUPは非圧縮の計算コストで圧縮を取り扱える点が魅力である。
更に、３次多項式を用いて波形とその微分を解くため、波形の保存が良い。
このため数値拡散を抑える点で有利である。
また、双曲型微分方程式の解法なので、電磁場解析の応用も考えられる。
- CIP法と市販流体コードの比較：
市販コードの大半が、SIMPLE, MAC法によってAを対象としている。
これらの解法は圧縮性が重要となる局面（マッハ数 ≧ 0.3）で不適当となる。
計算はできても精度を落とすことになる(TVD法は非圧縮に不向き)。
更に、SIMPLE法は圧力分布を、連続の式を満たすように与える。
これは、状態方程式の効果が反映されているCIP法と対比をなし、相変化を伴う計算には不向きである。
そして、TVD法は相変化に関心がない。
これらのことから、「非圧縮性 ⇔ 圧縮性」の遷移領域においてうまく解法を切り替えたとしても不安が残るだろう。
一方、CIP法は相変化に対応できる非圧縮・圧縮の統一解法であるから、表の領域中でシームレスに現象を取り扱える。
そして、他のコードと比較すると、B, C, Dの領域で優位に立つ。
- CIP+GCUP法の対象：
市販コードの採用スキームでは、低マッハ数から亜・遷・超音速へと連続的に加速する解析は不可能である。
また、高速・低速部分が空間・時間的にダイナミックに混在する問題、例えば燃焼における着火から安定火炎に至る解析は困難である。
デトネーション（爆轟）等も不可能に近い。
この中で、弊社採用のCIP+GCUP法は、これらの解析で生じる数値不安定性を抑えることを可能にしている。
更に、他社のCIP法を採用した商用コードと比較しても、弊社独自技術であるGCUP法は、燃焼・衝撃波等の物理量が激しく変化する場合に対してさえも、ロバスト性と精度に優れる。
次世代型特化・連成解析ソルバー開発・販売・改造（構造、原子力、流体、半導体シミュレータ、熱流体・構造連成解析シミュレーター）
2. 電磁気・光学・複雑系物理（量子力学含む）
3．材料設計 -新素材・新材料・半導体・ナノテクノロジー分野のシミュレータ構築-
- 計算物質科学・計算材料科学知見に基づく複雑物質モデリング・アルゴリズム開発・シミュレータ開発、評価、以下の知見・経験をご提供いたします
- 量子モデリング
- 粒子モデリング
- 連続体モデリング
- 電子状態理論、分子動力学、数値連続体力学を融合した、ミクロからマクロ領域までのモデリング
- ダイヤモンド極限機能研究開発ー液晶バックライト用放電灯等に応用可能なダイヤモンド半導体ー
- デバイス用高機能化ナノガラス研究開発ー大容量光ディスクや光通信部品に応用可能な超微細ガラスー
- ナノカーボン応用製品創製研究開発ー炭素原子の持つ優れた特性の解明とその構造制御、合成技術、携帯用高性能燃料電池電極等の用途開発ー
- 機能性カプセル活用フルカラーリライタブルパーパーー紙の様に薄く、表面が超微細制御された、書き換え何度も可能なフルカラー電子画像材料の開発ー
- カーボンナノチューブFEDー低消費電力で高画質な中大型デイスプレイを実現させるためのFED技術研究開発
- デイスプレイ用高強度ナノガラスー超高強度ナノガラス用ナノガラス研究開発ー
- 先進ナノバイオデバイス技術開発ー生体内に含まれる多種類の微量成分を同時高速に解析する技術研究開発ー
- ナノ微粒子利用スクリーニングー磁力を持つ微粒子の活用により、新薬候補物質などの有用物質を高速に選別する技術研究開発ー
- 微細加工技術利用細胞組織製造技術ー再生医療の支援となる人工の細胞・組織を臨床応用可能なレベルまで分化・培養する研究技術ー
- 次世代半導体ナノ材料ー半導体の電気特性を飛躍的に向上させる多種の膜材料・加工材料を一体的に開発する技術研究開発ー
- マイクロ分析・生産システム技術ーマイクロ空間における化学反応を活用した高速・高効率な化学分析・生産システムの技術研究開発ー
4. バイオテクノロジー
5. 電子デバイス・情報・通信
-
ナノ構造体の分子設計物質科学知見を基に技術開発のご支援いたします
→
極微細トランジスタ設計を視野にいれた表面電子状態シミュレーション
- TVD法による半導体デバイスシミュレータ
-
次世代半導体材料・プロセス基盤技術ー回路線幅５０ナノメートル以下の次世代半導体に対応した革新的材料・プロセスー
→
化学蒸着法(CVD法)関連
CVD装置内の数値解析
プラズマCVDガス挙動解析
「薄膜シリコン太陽電池製作用プラズマCVD シミュレーション」に関する技術調査
資料1
- 半導体アプリケーションチップー高機能・高信頼計算用の半導体チップ及び電源を切っても記憶の消えない半導体メモリ技術研究開発ー
- 極端紫外線（EUV）露光システムー微細な半導体回路の作成に必要な革新的露光システム技術研究開発ー
- 最先端システムLSI設計技術ー複雑化する半導体回路を効率的に、最適に設計するための設計シシテムー
- インクジェット法による回路基板製造技術ー金属をインク状にして基板上に直接描画する新しい回路基板製造技術研究開発ー
- 次世代情報通信基盤ソフトウエアービジネスグリッドコンピューティング、デジタル情報機器相互運用基盤ー
- 省エネ型次世代PDP技術研究開発ー現在のプラズマディスプレイのエネルギー消費量を大きく低減し、製造プロセスを確立ー
- カーボンナノチューブFED技術ー低消費電力で高画質な中大型デスプレィを実現させるFED技術研究開発
- 高分子有機EL発光材料ー省エネ型平面ディスプレイ向け高分子発光材料の開発
- デイスプレイ用高強度ナノガラスー超高強度のデイスプレイ用ナノガラス開発技術
- 準天頂衛星システム技術ー高精度位置情報システム、移動体用ブロードバンド・サービスを実現させる衛星システム技術研究開発
- ナノスケール量子デバイス・マイクロフォトニクス・システムオンチップ先端設計など
- 超解像度技術の機能検証ソフトウェア開発（画像処理技術）
6. 新エネルギー・省エネルギー

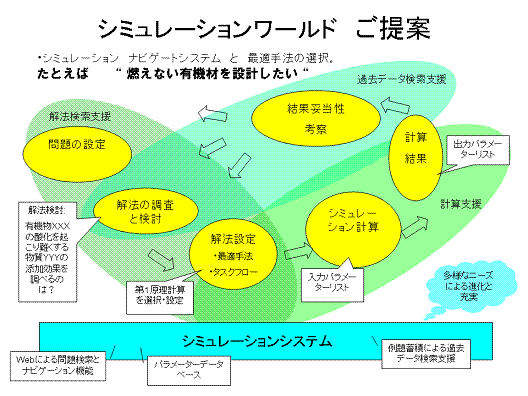

自然科学・社会科学の両分野にシミュレーションワールド構築
社会基盤・社会工学システム構築過程にも、計算科学手法を導入
これらの取り扱いに用いられる方法は、きわめて明確な基礎科学の上に成り立っており、数学的にきちんと厳密に取り扱える信頼のおけるものです。従来、ここまで厳密な基礎から出発した例はほかにありません。

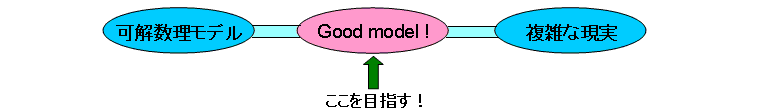

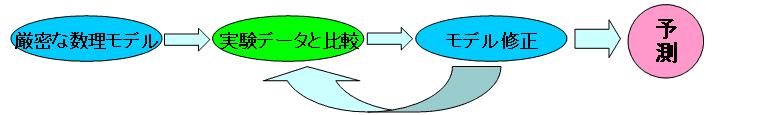

もちろん、現実の現象は非常に複雑で、厳密に取り扱えるものではありません。しかし、出発点がはっきりしていることによって、現実との隔たりの評価が明確に行えます。したがって、現象を再現する精度の高い、信頼のおける結果を目指すのに非常に適したものです。
最終的には、これから起こる社会的現象、社会工学システム的現象を高い精度で予測することを目指します。
- 社会基盤構築・都市工学分野、及び自然科学分野（前出）に、シミュレーションワールド構築
- 自然科学、社会科学の両分野に、計算科学手法に立脚するシミュレーションワールドを、AA&Sはご提供します。
- シミュレーションの効率化・高速化を目指す、解析コードと可視化ツールの統合と開発

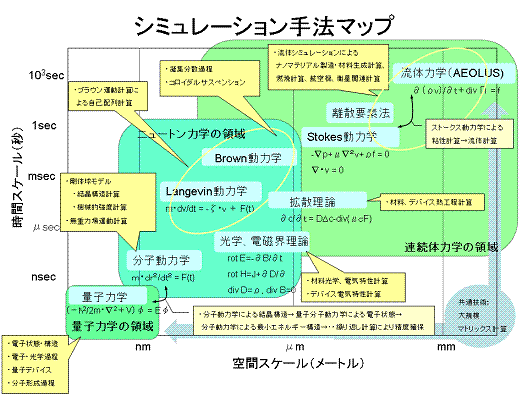

- 図のようなミクロ-マクロ領域の計算を連携させるシステムの構築
ご説明
- Simulation platform の構築
- 研究情報基盤構築
- マルティメディア（画像・音声処理）
- デジタル無線通信・高度情報通信
- 仮想現実空間
- 知識・知見検索プラットフォーム
